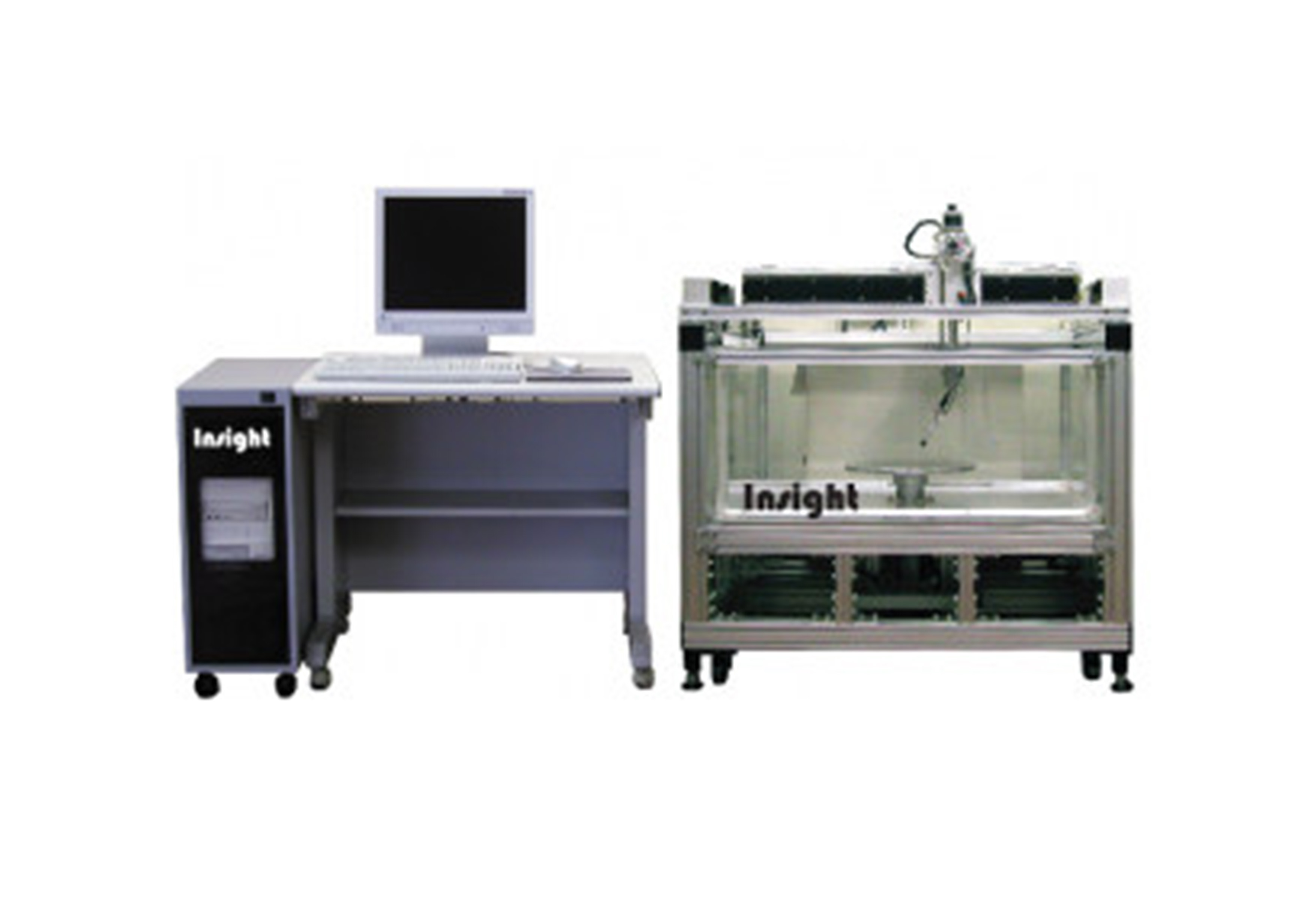

FlexScan
Flex Scan的基本原理是建立全數位綜合無損診斷(T-NDD)平台。以高精度三維掃描器、高解析度A/D轉換器的搭載、高效能WS的功能進化為前提,可選擇廣泛的脈衝接收機感測器,以「導入後也會不斷進化」的無損影像診斷系統為目標。
在Flex Scan平台上整合所有非破壞性感測訊號,實施作為「使用者參加」型後處理的訊號處理、影像處理、統計處理、色斑對比等分析方法。此外,還可透過其他感測訊號資料進行資料補充、材料歷史、測試環境等進行資料修正。
最後,目標是透過使用者的選擇,向各個應用程式提供最優化的解決方案圖像和數值資料資訊。
<依掃描要求設計水槽尺寸>
裝置的規格,根據客戶的要求對標準規格進行客製化。
- 超音波收發部的選擇(尖峰脈衝、史克威爾脈衝、正弦脈衝、脈衝脈衝)
- 多個Ch構成
- 多個頻道同時探傷
- 多軸結構(最大8軸旋轉台旋轉輥升降台等)
- 掃描區域擴展和縮小
- 溫調感知器、脫氣裝置、區域感知器
- 安全機構。
- 支持非線性超音波法
- 軟體製作(特殊解析軟體的製作等)
- E-MAT
- 空氣超音波
- 相位陣列探傷
<對應樣品形狀選擇探傷機型>
掃描軸的擴展、水槽的尺寸變更、Ch數的擴展、局部浸水、定位輥、製作測試樣品固定用治具,製作脈衝接收機的陣容,特別訂購軟體,製作靈活的探傷裝置。
<對應特殊形狀的探傷方法>
最多可以掃描8軸,可以對所有樣品進行探傷。從XYZ軸所有方向進行線性掃描。有對應圓柱型的汽缸掃描等各種各樣的探傷模式。
<超音波發射接收器的選擇>
飛機、汽車各種引擎零件、刀片、軸承軸承、軸材料、管材、目標材料、鋼鐵品、CFRP、瓦斯罐
