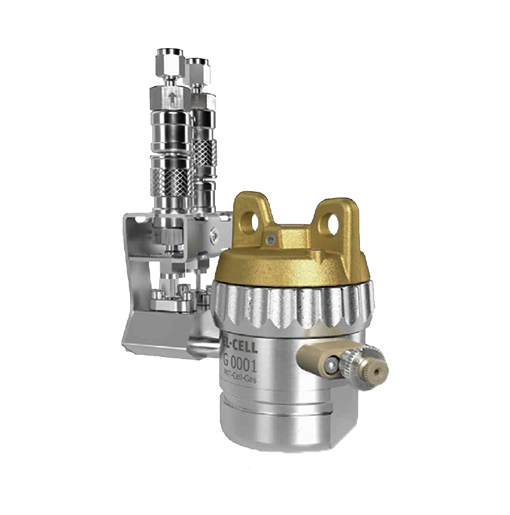

PAT-Cell-Gas

PAT-Cell-Gas 是一種測試儀器，專用於在流通裝置中對電池材料進行原位氣體分析。 測試單元具有帶自鎖接頭的氣體入口和出口，與 1/16 英寸Swagelok 接頭兼容。此外，還提供包括內置壓力傳感器或用於用注射器進行氣體採樣的閥口的選項。

將電池組放置在穿孔或開槽的集電器（流場）頂部，用溫和的氣流對其進行吹掃。下電極必須是透氣的，以允許與原料氣進行氣體交換。 該電池通常與氣體擴散電極（例如鋰空氣）或帶有網狀集電器的鋰離子電池電極一起使用。 獨特的設計最大限度地減少了氣體從流場返回頂部空間的返混。 因此，它非常適用於質譜儀進行時間分辨氣體分析。

所有 PAT-Cell-Gas 型號都可以直接使用 PAT-Tester-x 恆電位儀進行操作。 如果與第 3 方恒電位儀一起使用，則所有配備壓力傳感器的型號都需要 PAT-Press-Box。

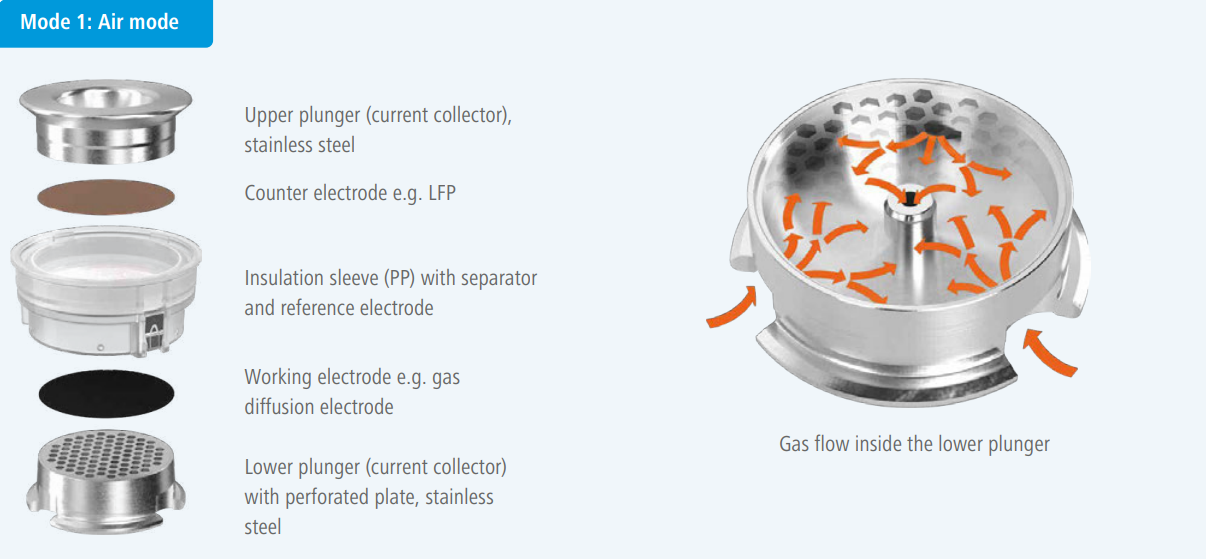

工作模式:

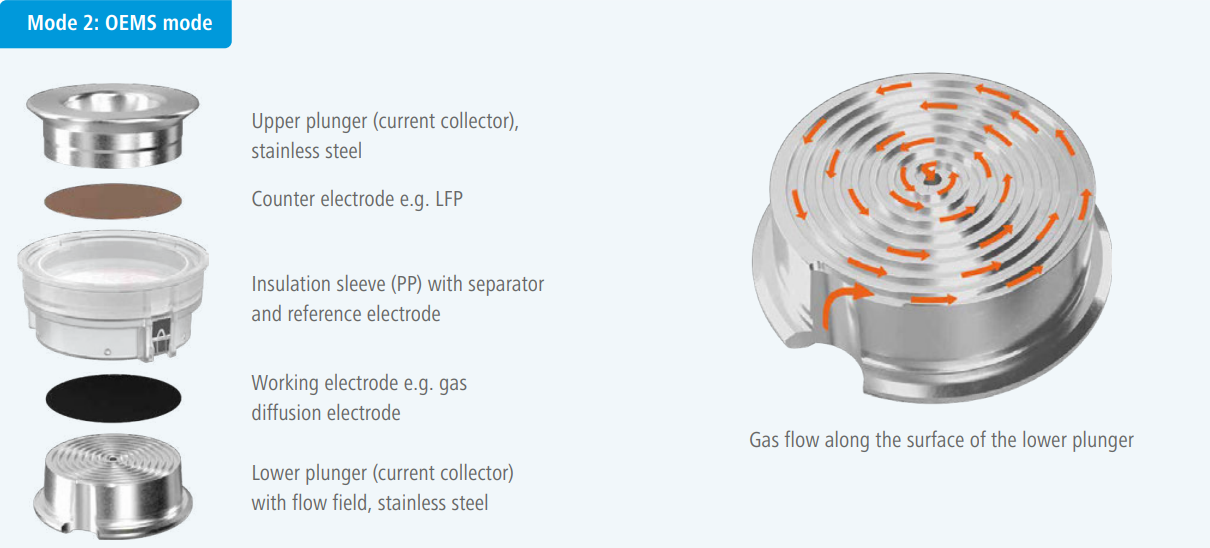

PAT-Cell-Gas 有兩個用於不同目的專用測試 lower plunger





特徵

1.PAT 系列測試池，氣體入口和出口，1/16 英寸Swagelok 接頭

2.有或沒有環形參考電極的 PAT-Core設計

3.帶有穿孔板和螺旋形流場的下柱塞可用於優化活塞流。

4.可選的激光焊接壓力傳感器，壓力範圍為 0 至 3 bar abs。 （0.5 至 4.5 V 輸出信號）

5.可選氣體採樣口

6.用於自動電池識別的集成 PAT 按鈕

7.帶玻璃金屬密封件的電極穿通件

8.優化的蓋子與金屬密封一起使用

9.氦氣洩漏測試具有高密封性
