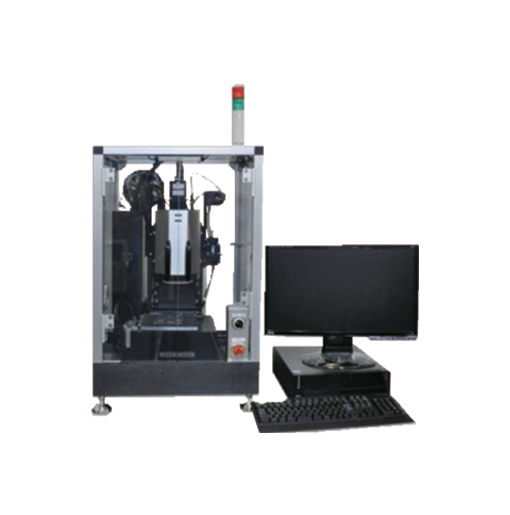

落射观察型静电点胶 & Pattern设备 ( QDX )


本设备非常适用于高黏性的材料,并能轻松形成直径达数微米(μm)的微液滴或线条绘制,

可将高黏度液材以fL-nL等级进行吐出,适合绘制的上方观察机构。



该装置可处理黏度为数Pa·s的材料,若搭配选配的加压配件使用,能够将适用范围扩至多10Pa · s



「QDX系列」配备可从喷嘴正上方观察的落射观察型静电喷头。

因为将喷头的聚焦位置设定在加工品上,可以即时(real time)确认喷嘴正下方形成的液滴和线条。

本装置的绘制标准范围为50x50mm,可以选配来扩张绘制范围。

如果希望同时观察喷嘴前端吐出样品液的状态,可以选配侧方观察头。

◉ 配置:本体、控制器、桌上型PC、专用软体

◉ 绘制喷嘴1支、更换用喷嘴:外径10~200μm

◉ 加压电压 DC、Pulse、AC 共3种类 (±3000V)

◉ 绘制范围 50mm四方形 (来回位置精度±2 μm)

◉ Z轴可动范围 100mm (来回位置精度±2 μm)

◉ 固定方式 真空吸盘 (台面尺寸80mm)

◉ 观察方向 从喷嘴正上方观察加工品

◉ 选配 (绘制范围扩张、加压配件、侧方观察头)

◉ 电源 AC100V 12A(MAX)

◉ 重量、大小 160kg以下、W600xD800H950mm

半导体、电子设备、医疗设备、生物技术(Bio Technology)等需要处理精密液体材料之领域
