侧面观察型静电点胶 & Pattern设备 ( ODS-P )


本设备非常适用于高黏性的材料,可处理黏度为数Pa·s的材料,若搭配选配的加压配件使用,能够将适用范围扩至多10Pa · s



喷嘴的外径为10~200μm,可依需求选择,且能够与喷嘴夹具分离。

喷嘴为玻璃制,不易清洗较难重复使用,故使用抛弃式喷嘴(外径70μm以上有可能重复使用),

配合需求的吐出量来选择喷嘴外径。 例如:使用外径40μm以下的喷嘴时,能够简单的实现喷墨(inkjet)无法做到的亚皮升(sub picoliter)微液滴。

「ODS-P01」是由喷嘴正侧方观察液体吐出,非常适用于观察液滴形成过程,因此对于未知液材之吐出条件的探索非常方便,但是描画(patterning)范围只限于20mm四方形。



「ODS-P02」是从喷嘴正侧方以及斜上方观察液体吐出,能够分别确认液滴形成过程和描画(patterning)状态。

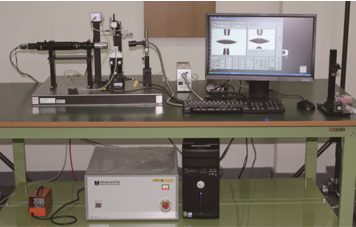

◉ 配置:设备主体、控制器、桌上型电脑PC、专用软体

◉ 喷嘴夹具1个、喷嘴:外径10~200μm(玻璃制)

◉ 施加电压  DC、Pulse、AC 3种类 (±3000V)

◉ 适用范围  P01:20mm四方形、P02:50mm四方形

◉ 观察方向  P01:正侧方 (1 ch)

         P02:正侧方 (1 ch)+ 斜上方 (1 ch)

◉ 配件(吸入工具、喷嘴25μm和40μm的各20支)

◉ 选配 (适用范围的扩张、加压装置、腔体等)

◉ 选配 (定量点胶功能、测量接触角功能)

半导体、电子设备、医疗设备、生物技术(Bio Technology)等需要处理精密液体材料之领域
