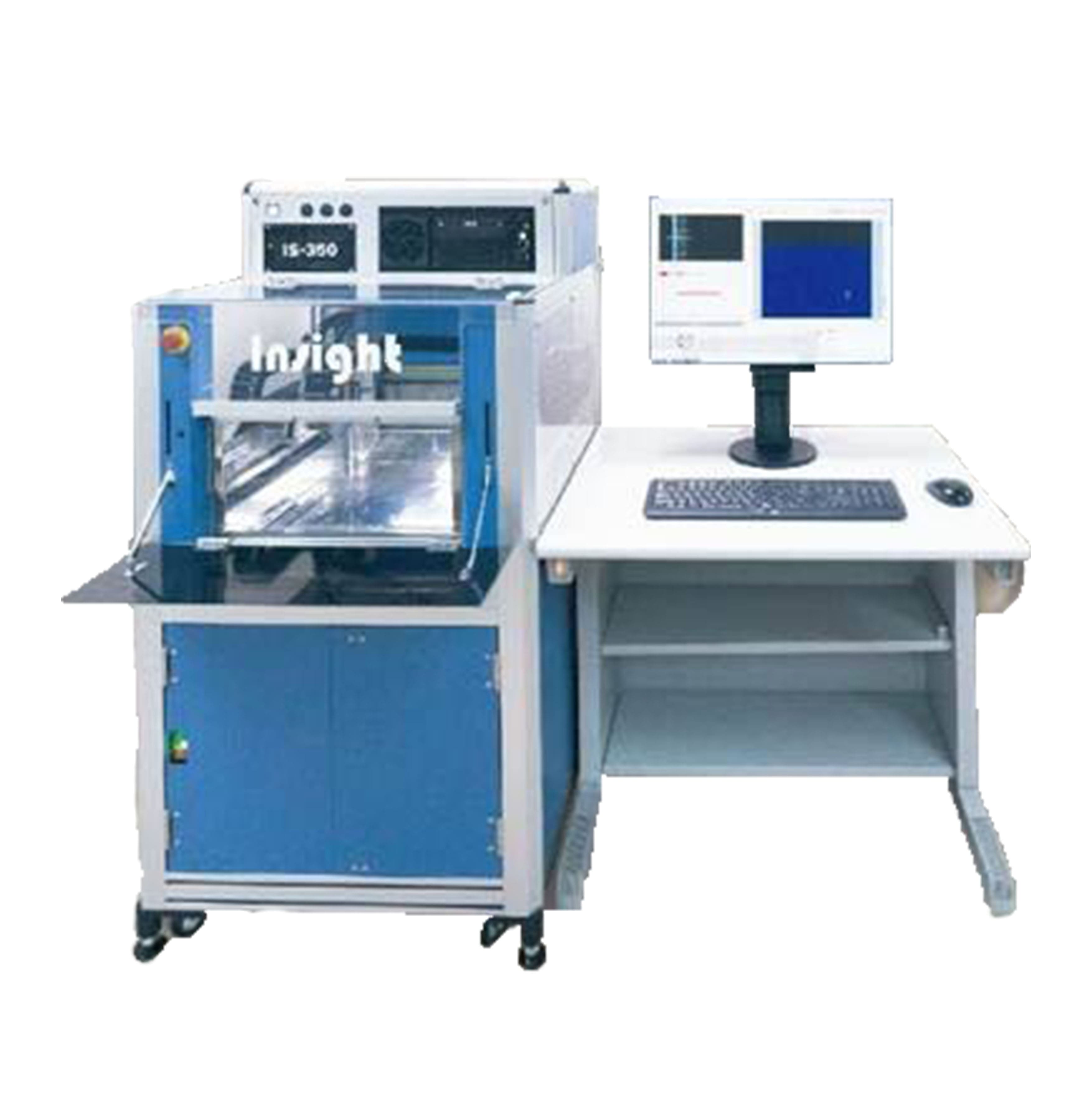

超音波扫描显微镜IS-350
IS-350是浸水式超音波探伤缺陷装置
可依客户的需求,在硬体和软体上都进行客制化,也可依应用程式去订定适当的装置。
IS-350的超音波数位影像诊断软体Insight Scan支援多种语言,具有多种多样的功能的同时,可以任意进行
功能限制、布局变更,方便用户进行检测。
【特点】
高速・高解析度扫描系统 |
方便实用・更加人性化 |
高速超音波全波形撷取 |
・0.5μm的最小行程距离 ・高频支援高达500Mhz (选购) ・安装了高速A/D转换板 ・可双探头双频率同时高速 收集数据
|
・标准尺寸:700Wx750Dx1.300H(mm) (扫描器机身) ・有效移动范围 350x350(mm)
・可自订加长扫描移动范围 ・OS系统:Windows10 |
扫描中收集超音波全波形,用收集的波形,再现Ascan和Bscan的结果,也可以重新计算其它深度上的Cscan结果实进行再次评估 |
探伤模式 |
脉冲波反射法与穿透法 |
有效移动区域 |
350×350(mm) |
各轴最小行程距离 |
0.5μm |
探伤频率 |
高达500MHz(可选) |
显示模式 |
超音波波形(A),横断面影像(RF · B) 平面影像(C)(ABS,POS,NEG,TOF显示), FFT, 3D等 |
资料收集方法 |
全数位化 |
扫描功能 |
切片扫描,陈列扫描,顺序扫描 |
资料储存 |
硬碟, USB记忆体, DVD/RW多驱动器 |
选项软体 |
离线解析软体,支援多种语言,具有多种多样的功能可以使用户任意进行功能限制、布局变更,从而在自订环境下进行探伤。 标准配备有基于超音波检查时所有波形收集资料的A 、B 、C图i析专用软体(Insight Analysis )、剥离面积率解析、空隙个数、座标解析专用软体(Insight View )。 |
选项 |
放置样品升降台, 360度旋转台,双频资料同时收集,水温控制 光栅感知器,脱气装置,喷水装置(局部水浸),穿透法夹具 |
电源 |
AC220/5A 50/60Hz, AC100V可 |
其它 |
CE规格可 |
在不破坏检查对象的前提下,可携带无损检测和评估,可以广泛应用于从电子零件到金属材料等。
- 电子半导体零件中的缺陷
- 材料间接合面不良所导致的分层
- 材料内部缺陷
